ShockLog 298 – Elektronski nadzor prevoza za najvišje zahteve
Želite vedeti, kaj se dogaja z vašim blagom med prevozom in skladiščenjem vse do prodaje? Zapisovalniki podatkov ShockLog 298 se uporabljajo za dokazljivo ugotavljanje povzročitelja škode in za reševanje vprašanj glede odškodninskih zahtevkov v sodelovanju z zavarovalnicami.
Ali pa za optimizacijo transportnih poti in embalaže, da se v logistični verigi doseže premišljeno preprečevanje poškodb.
Za te zahteve so podatkovni zapisovalniki ShockLog prva izbira.
ShockLog 298 z različnimi opcijami opreme spada v najnovejšo generacijo podatkovnih zapisovalnikov SpotSee. ShockLog 298 zazna kritične dogodke med prevozom, skladiščenjem ali uporabo občutljivih izdelkov. Udarci, vibracije in vplivi okolja, kot so temperatura, vlažnost zraka in zračni tlak, lahko povzročijo znatno škodo. Ugotavljanje določenih vrednosti ter morebitna identifikacija vzrokov so prvi obetavni ukrepi za zmanjšanje poškodb med prevozom in s tem povezanih stroškov. Preventivna uporaba naprav ShockLog 298 za omejevanje tveganj in preprečevanje poškodb je v ospredju pri njihovi uporabi.
ShockLog 298 je na voljo kot osnovni model in v 4 različicah opreme. Z uporabo različnih različic naprav, npr. z notranjo enoto Tilt & Roll za merjenje naklonskih kotov pri pomorskem prevozu ali notranjim GPS-modulom, je mogoče z napravo ShockLog 298 zabeležiti veliko relevantnih podatkov za varnost vašega tovora.
- Dimenzije
- 123 x 78 x 55 mm (D x Š x V)
- Območje merjenja udarcev
- 0,025 g do 200 g
- Parametri snemanja
- Udarci osi X, Y, Z,
Temperature
- Prikaz na zaslonu
- ne
- Datum / ura
- da
- Alarmne vrednosti
- da
- Prikaz stanja
- da
- Komunikacija
- USB, iButton
- Montaža
- Vijaki, individualno
- Delovno območje
- -40 °C do +85 °C
- Merilno območje temperature
- -40 °C do +85 °C
- Natančnost temperature
- ±2 °C
- Merilni obseg vlažnosti zraka
- 0 do 100 % rH
- Natančnost vlažnosti zraka
- ±3 % rH pri 25 °C, 25 % do 75 % rH
- Rosišče
- -40 °C do +85 °C
- Indikator prevrnitve
- ne
- Ločljivost
- 0,1 %
- Trajanje
- neomejeno
- Zaščita z geslom
- da
- Toleranca
- ±2 % pri 5 g
- Tip baterije
- 2 x 3,6 V litij
2 x 1,5 V AA alkalna
- Življenjska doba baterije
- do 12 mesecev
- Napajanje
- opcijsko zunanje (4,5 do 30 V)
- tip pomnilnika
- flash pomnilnik
- shranjevanje merilnih vrednosti
- do 870 dogodkov na osi X/Y/Z
- frekvenca vzorčenja
- maks. 4.096 Hz
- trajanje merjenja na posamezni merilni ciklus
- 1 - 128 s
- nastavljiva zamuda samodejnega zagona
- da
- ročno nastavljiva zamuda zagona
- ne
- trajanje merjenja
- do 12 mesecev
- ohišje
- aluminij
- zaščitni razred
- IP67
- Teža
- 515 g / brez baterije
- Standardi / smernice
- EMC
ETSI EN 301 489-17 v1.2.1 (2002-08)
ETSI EN 301 489-1 v1.6.1 (2005-09)
EN61326–1:1997 +A1:2000 +A2:2001 +A3:2003
FCC RULES CFR47: DELI 15.109 SEPTEMBER 2007
RTCA DO-160D-oddelek Sevanje kategorije B
CE
RoHs
Popolna namestitev s pomočjo »vijakov in blažilcev«
Če razmere to dopuščajo in če prevozni material omogoča namestitev Shockloga 298 z izvrtinami, priporočamo uporabo »vijakov in blažilcev«.
Ti posebni vijaki imajo osnovno funkcijo sornika, hkrati pa zagotavljajo majhno stično površino Shockloga na golih kovinskih ali jeklenih nosilcih. Glavna naloga vijakov „Buffer“ je prevzemanje in zmanjševanje močnih udarnih vibracij prek jeklenih ali kovinskih površin, ki se tako ne prenašajo na ShockLog, niso pomembne za prevzem in običajno tudi ne povzročajo poškodb zaradi udarcev zaradi napačnega ravnanja s tovorom. Tako se doseže izčiščen vpis le tistih udarnih vplivov, ki so za tovor resnično kritični.
Če konstrukcijska sprememba na prevoznem objektu z vrtanjem ni mogoča, je mogoča namestitev s pomočjo močno lepljivega dvostranskega lepilnega traku (Panzertape) ali drugih individualnih možnosti pritrditve.
Splošna navodila za namestitev:
Priporočamo, da podatkovni zapisovalnik ShockLog 298 namestite po možnosti neposredno na predmet, ki ga želite nadzorovati, namesto na dno zaboja, kontejnerja ali prikolice itd.
Tako je mogoče čim natančneje meriti udarne vplive na neposredno ogrožene sestavne dele znotraj prevoznega predmeta.
Izjema: če je treba ugotoviti zlasti udarne vplive na prevozno sredstvo.
ShockLog opozorilni nalepki in pravilna namestitev ShockLog 298
Opozorilna nalepka ShockLog:
Za jasno označitev in obveščanje prevoznika, da je nameščeno elektronsko nadzorovanje prevoza, priporočamo namestitev opozorilne nalepke ShockLog v formatu DIN A4 na zunanjo embalažo prevoznega blaga.
Psihološki učinek te informacije dolgoročno vodi do pravilnega ravnanja z vašim prevoznim blagom med celotnim prevozom.
Opozorilna nalepka v nemščini in angleščini opozarja na elektronski nadzor prevoza znotraj embalaže.
Pri namestitvi upoštevajte naslednja navodila:
Pri namestitvi naprave ShockLog 298 je treba na splošno paziti na natančno osično poravnavo. Namestitev ne sme potekati na poševnih površinah ali nagnjenih ravninah, saj se s tem spremeni občutljivost senzorjev.
Običajna namestitev:
os z za navpične udarce
os x za vodoravne udarce v smeri vožnje
os y za vodoravne udarce z desne ali leve strani
Izredno priporočljiva je fotografska dokumentacija namestitve, da se lahko naknadno ugotovljene vrednosti udarcev pripišejo konkretnim premikom osi.

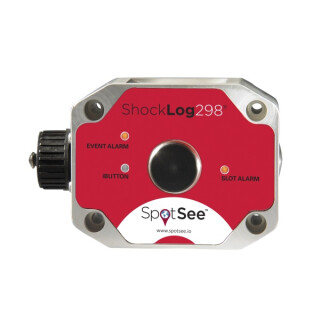

ShockLog 298 Impact Recorder
